焊接截止阀|焊接闸阀

详细资料：

高温高压电站闸阀特点：
   (1)流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
(2)启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
(3)高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
(8)价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
(9)形体简单 , 结构长度短，制造工艺性好，适用范围广。
(10)结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

Z961Y-P54/170V电站闸阀标准规范：
   设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101

高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
   产品结构特点：

中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮

注：产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

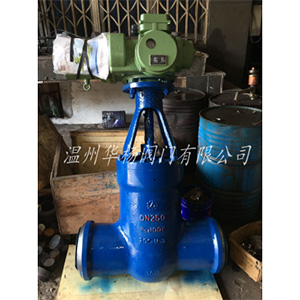

电动铬钼钒钢闸阀特点：

（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
 （2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
 （3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
 （4）水锤现象不易产生。原因是关闭时间长。
 （5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
 （6）结构长度（系壳体两连接端面之间的距离）较小。
 （7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
 （8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
 （9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
 （10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

产品零部件材料

返回页首

产品外形及结构尺寸

返回页首

返回页首

订货须知：     一、①Z961Y-P54170V电站闸阀产品名称与型号②Z961Y-P54170V电站闸阀口径③Z961Y-P54170V电站闸阀是否带附件以便我们的为您正确选型。     二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。     三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。 尊敬的客户： 欢迎您访问我们的网站http://www.zghyv.com，首先感谢您对我们华杨阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供 的服务。Z后华杨阀门祝福您----尊贵的客人！！！  二十四小时服务热线（13305770540）（13676783660） 电话：0577-67160566  67160766    传真0577-67160966
