详细资料：

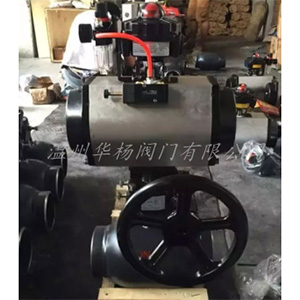

气动缩径全焊接球阀执行标准;

设计标准按GB/T12237         API 6D

结构长度按GB/T 15188.1     ASME B16.10

连接法兰按GB/T 12224        ASME B16.25

试验与检验按JB/T 9092        AIP 598、API6D

气动缩径全焊接球阀主要特点：

1、球阀设计为整体全焊接结构，杜绝了介质的外漏现象。

2、弹簧加载的浮动阀座，并采用软密封材料为PTFE+20%C和Viton B作为密封件，阀座通过弹簧施加推力紧密贴合在球体表面上，技术在介质压力较低的情况下，同样确保球阀的可靠密封。特殊设计的阀座采用双活塞效应、双重密封（两道密封阀座），能达到双重双作用密封效果，使球阀的密封性能更加 ，操作更加轻便。

3、DN15~DN200采用浮动球结构，超过DN200的采用阀杆和耳轴固定球，保证了不同规格大小球阀球体的位置准确性，即保证了球阀的密封性能、低扭矩和可操作性。

4、阀杆由可替换的O形圈和材料为PTFE+20%C或柔性石墨的填料进行密封，能达到多重密封，确保阀杆密封无泄漏；同时采用柔性石墨作为填料密封还具有防火效果，特别适合用在燃气系统上。

5、阀体材质与管道材质一样（碳钢或不锈钢），球体和阀杆采用不锈钢，填料采用耐介质腐蚀的PTFE+20%C或柔性石墨材料。

气动缩径全焊接球阀产品概述：

1.本阀门采用碳钢无缝钢管压制成型整体式焊接球阀。

2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。

3.密封采用碳强化PTFE斜面弹性密封圈负压在球面上，使密封达到零泄漏，使用寿命长等优点。

4.本阀门连接方式：有焊接、螺纹、法兰等供用户选择。传动方式：采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。

5.本阀门结构紧凑、重量轻、易于保温、便于安装。

6.一体式焊接球阀吸取国外 技术，结合国内实际情况研制而成，以国产代替进口，。广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。

材质：

1）：阀体：碳钢ST37.0，A106-B；20号钢
   2）：球体：不锈钢304或316
   3）：阀杆：2Cr13
   4）：阀杆密封：全氟像胶
5）：球体密封：RTFE（PTFE+C）

标准特征：

1）：通径：DN15～1000
   2）：压力：PN 16～40
   3）：工作温度：-29℃ ～+200℃
   4）：输气管道焊接球阀适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等
5）：输气管道焊接球阀操作方式：手柄，齿轮（垂直/水平），电动, 涡轮

用途：

1）：城市燃气：燃气输出管道、主干线及各支线供应管道等。
   2）：集中供热：大型供热设备输出管线、主干线、支线。
   3）：热交换机：管道及各回路启闭。
   4）：钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
5）：各种工业设备、各种热处理管道、各种工业煤气和热力管道。

性能：

1）：不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。

2）：由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。

3）：球体的加工过程有 的计算机检测仪跟踪检测，所以球体的加工精度高。

4）：由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。

5）：整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动注入密封剂式轴承。

6）：为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。

7）：阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。

8）：用低摩擦材料的止推垫圈支撑将压力推向阀杆，使阀杆仅仅起到传递扭矩的作用。

订货须知：

    一、①Q661F气动全焊接球阀产品名称与型号②Q661F气动全焊接球阀口径③Q661F气动全焊接球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
