焊接截止阀|焊接闸阀

详细资料：

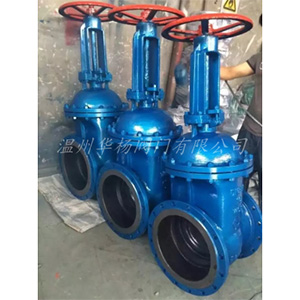

衬胶闸阀介绍：
1、闸阀产品是一种Z带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。

2、衬胶闸阀广泛应用于化工，石油，天然气，环保，城市管道，燃气管线等工业部门，介质的流向不受限制，全开时，密封面受工作介质的冲蚀比截止阀小，体形比较简单，铸造工艺性较好.

衬胶闸阀特点：
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活， 。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。
衬胶闸阀标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005

衬胶闸阀主要连接及外形尺寸：

衬胶闸阀标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

衬氟闸阀工作原理：

     Z41F46衬氟闸阀利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。我公司采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。

衬氟闸阀产品特点：

1、重量轻：本体采用 球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。

2、整体包胶：闸板采用的橡胶进行整体内、外包胶，欧洲 的橡胶硫化技术使得硫化后的闸板能够保证 的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。

3、精铸阀体：阀体采用精密铸造， 的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

4、平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。

衬氟闸阀主要零件表：

订货须知：

    一、①Z41J衬胶闸阀产品名称与型号②Z41J衬胶闸阀口径③Z41J衬胶闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
