波纹管阀门您现在的位置: 首页  > 波纹管阀门

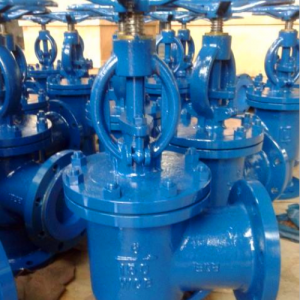

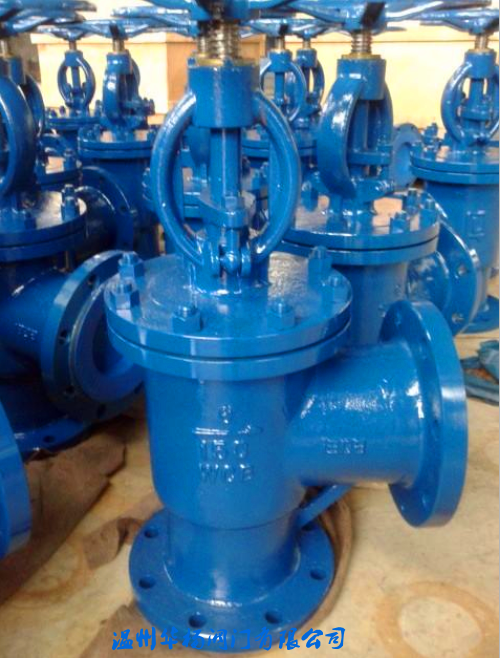

角式波纹管截止阀

产品详情

详细资料:

结构特点:
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

技术规范

设计标准

DIN3356

结构长度

DIN3202

连接法兰

DIN2543-2545

试验和检验

DIN3230

【试压规范】:

公称压力(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

使用介质

1.6

2.4

1.76

≤350℃

水、蒸汽、油品等

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

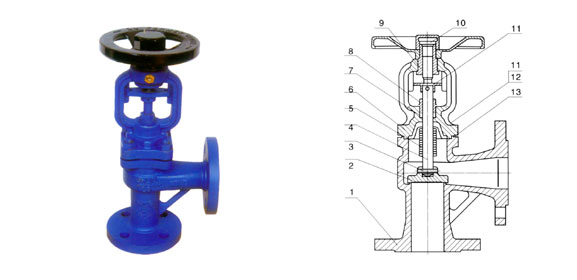

【主要零部件材质】:


序号

名称

材质

1

阀体

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

2

阀瓣

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

3

轴销

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

4

阀杆

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

5

波纹管组件

1Cr18Ni9Ti、304、316

6

阀盖

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

7

填料

柔性石墨

8

填料压盖

GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

9

阀杆螺母

WCB、QT400-18

10

手轮

铜合金

11

双头螺栓

ASTM A193-B7、A320-B8、A193-B8M

12

六角螺母

ASTM A194-2H、A194-8、A194-8M

13

垫片

柔性石墨+不锈钢

【产品尺寸及重量】:

 WJ44-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

4

5

6

10

13

18

25

30

40

50

100

180

300

450

670

WJ44-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

4

5

6

11

14

19

27

32

43

53

110

200

330

480

700

WJ44-40

压力等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

166

166

172

175

193

195

213

227

294

325

355

440

580

620

785

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

4

5

6

11

14

20

28

33

45

55

120

210

350

500

730


双层波纹管维修方便
波纹管密封阀杆双重密封
位置指示无升降手轮

1、无泄漏损失--节能并保护环境。
2、德标暗杆波纹管截止阀操作简单--无升降手轮和位置指示("+" "-"),使操作更直观;同时阀帽上带有锁紧螺母,可将阀门开度固定在某一位置。
3、波纹管截止阀使用寿命长--所有的零泄漏都采用双层波纹管密封结构设计,在操作时不会产生任何故障,波纹管疲劳寿命达15000次,符合Z新国际标准。若波纹管不幸失效,阀盖上的填料密封可提供二次密封防止泄漏。
4、无需维护--波纹管密封结构不仅杜绝了泄漏现象,而且无需维护,如需更换内部件,也非常简单、快速,所有的垫片都不含石棉成份。
5、完全符合欧洲压力设备指令97/23/EC。
6、德标暗杆波纹管截止阀坚固耐用--此产品不受振动影响,可工作于广泛的压力和温度范围。带有节流阀芯的零泄漏截止阀可以手动的对系统内的压力和流量进行粗略简单的控制,也可替代旁路阀门进行粗略简单的控制。
7、全不锈钢材质的型号一般用于腐蚀环境,阀帽上自带有加脂接头,可对阀杆和轴套进行润滑。
8、所有型号的零泄漏截止阀在相应手轮转动情况下的Kv值测试标准符合EN60534-2-3。
