波纹管阀门您现在的位置: 首页  > 波纹管阀门

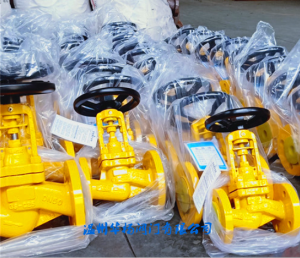

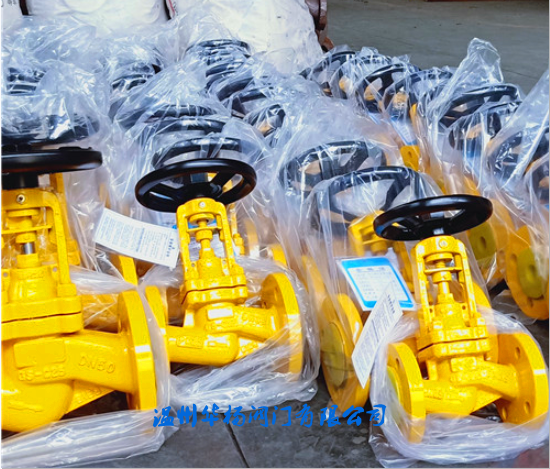

氯气波纹管截止阀

产品详情

详细资料:

主要优点:
1、液压成型的波纹管形成*道密封,氯气截止阀其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏。
2、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道密封,增加了密封的可靠性。双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合密封标准。
3、上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚Z造成事故的可能。
4、中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰可靠密封。
5、密封副配对结构型式采用锥、平面型,密封自动补偿,达到双重保险效果,密封性能稳定,无粘着磨损,使用寿命长。
6、阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长。
7、阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。
8、人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠
主要材料及标准:
1、阀体、阀瓣盖、阀盖:耐腐蚀碳素钢
2、阀座密封面:等离子喷焊  堆焊硬质合金
3、阀瓣密封面:压塑整体烧结 聚四氟乙烯
4、垫片、填料:聚四氟乙烯 柔性石墨
5、阀杆螺母:铜合金
6、阀杆:不锈钢
7、波纹管:1CrNi9Ti.304. 316
8、驱动方式:手动、气动、电动

氯气截止阀应用:
1、适用介质:氯气(干氯)
2、适用温度:-40~150℃
3、公称压力:PN1.6、2.5、4.0MPa
4、公称通径:DN 15~300

连接尺寸:

型号

WJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

型号

WJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690

性能规范:

公称压力
(MPa)

壳体试验压力
(MPa)

密封试验压力
(MPa)

适用温度
(℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

产品特点:

1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氯气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氯气、液氯腐蚀,低温可Z-40℃,Z大限度保证工况条件使用要求。

2.氯气波纹管截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

3.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封 可靠。

4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚Z造成事故的可能。

工作原理:

A、开启过程

1在关闭位置,阀体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90°。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
